JACKODUR® Atlas Système isolant pour radiers

JACKODUR® Atlas : Performant, simple, économique et fiable.

JACKODUR® Atlas est un système d’isolation et de coffrage pour radiers. Il permet de pouvoir isoler et coffrer en un temps record sans ponts thermiques et ceci pour tous types de bâti-ments. Le nouveau système d’assemblage à rai-nures et languettes confère à Atlas encore plus de stabilité pour résister à la pression du béton.

Avantages:

Extrêmement résistant à la compression
Aucun pont thermique
Résistant et indéformable
Totalement insensible à l’eau
Imputrescible

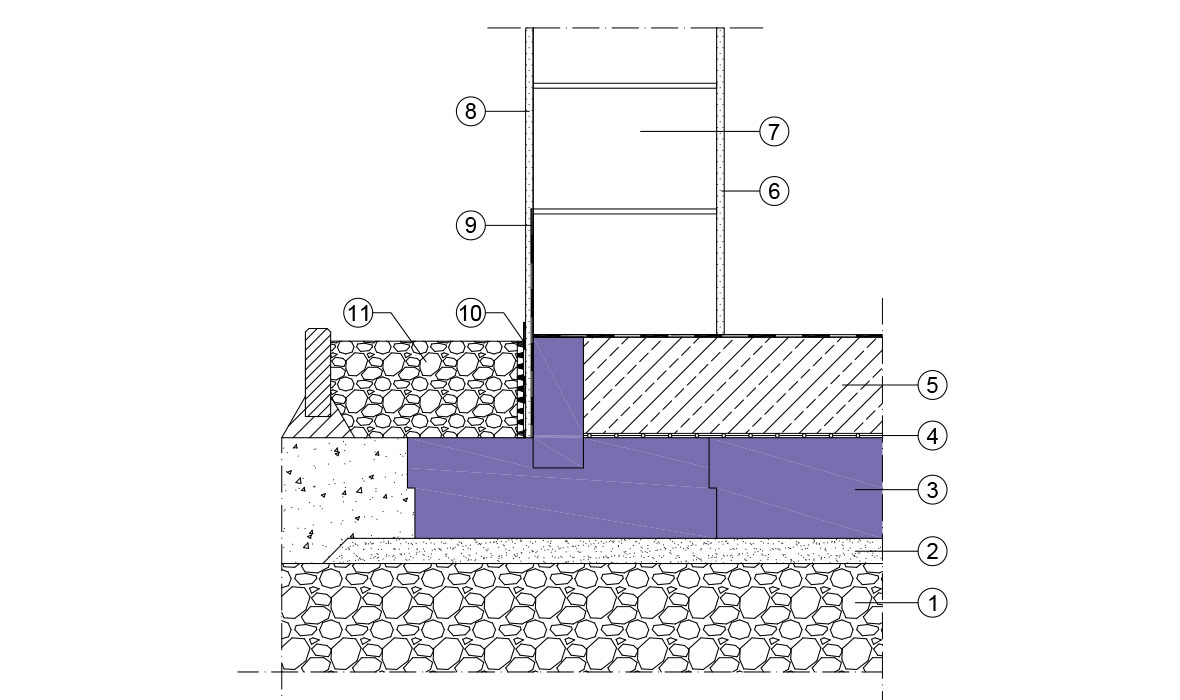

Image 1 / 5: 01-012-JACKODUR-Atlas-in connection with autoclaved aerated concrete (AAC)

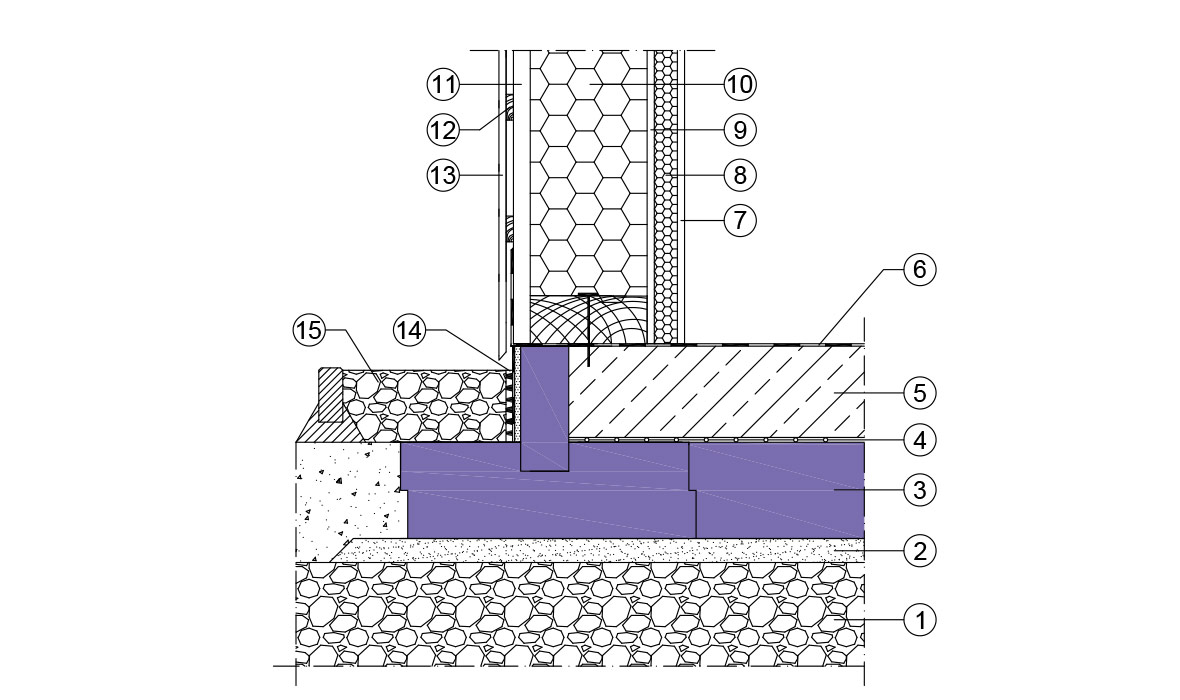

Image 2 / 5: 01-015-JACKODUR-Atlas-in connection with timber work

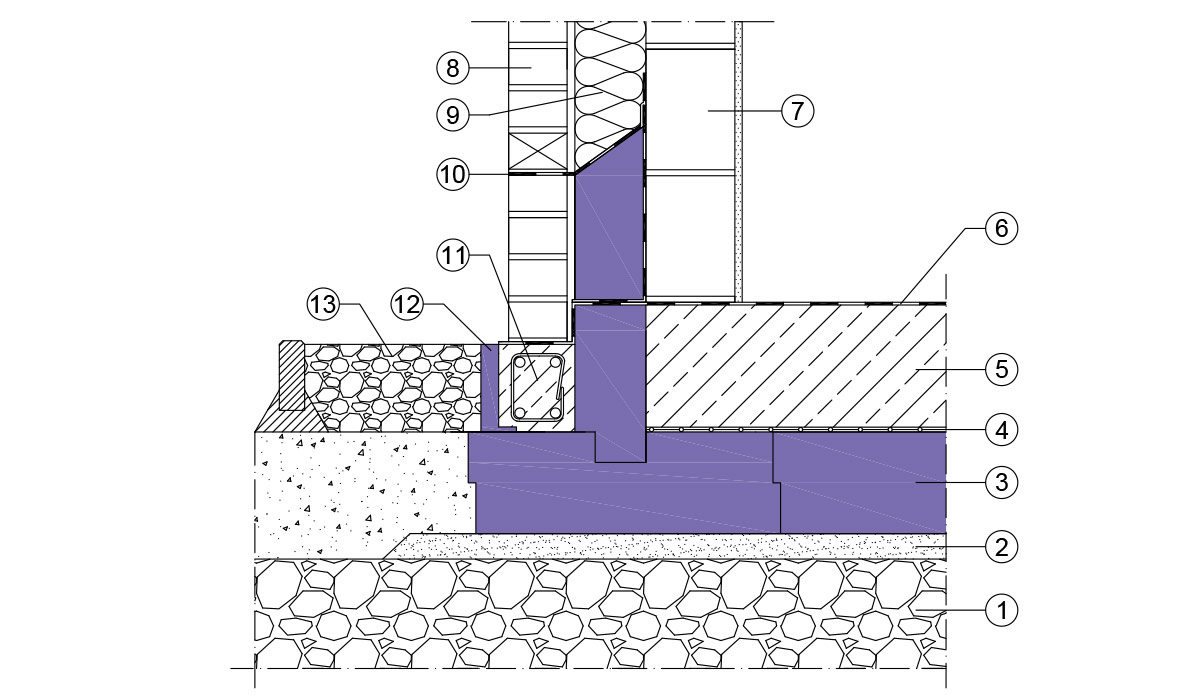

Image 3 / 5: 01-016-JACKODUR-Atlas-in connection with cavity wall

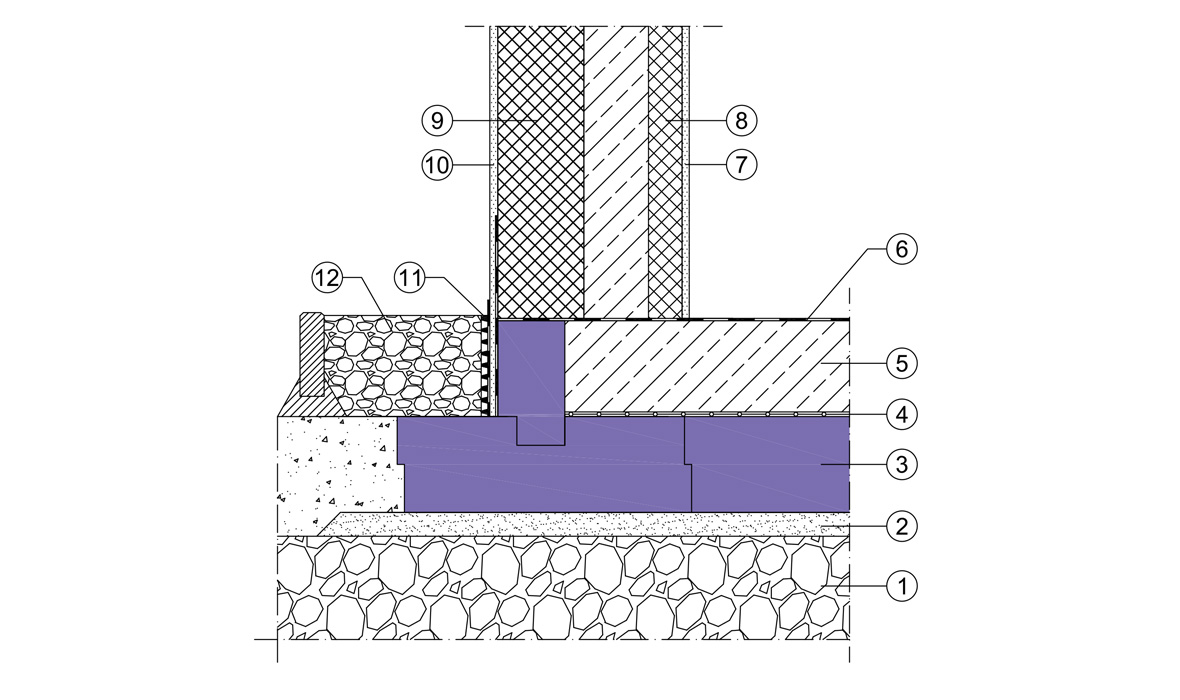

Image 4 / 5: 01-018-JACKODUR-Atlas-in connection with insulated concrete form (ICF)

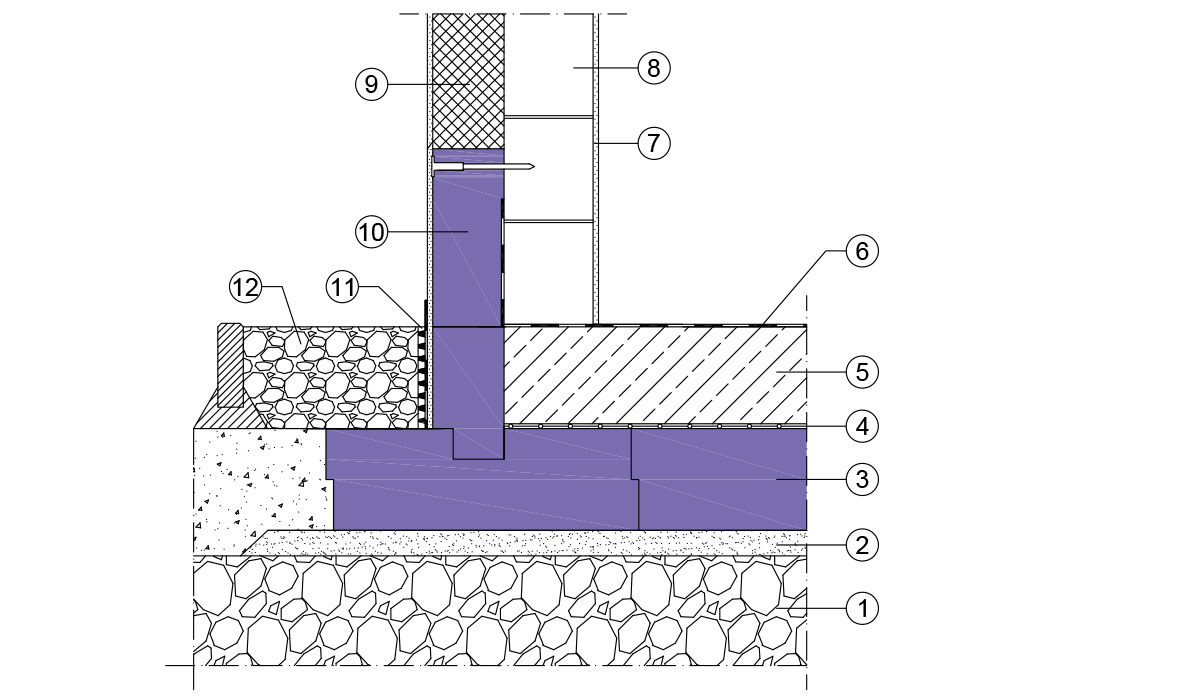

Image 5 / 5: 01-022-JACKODUR-Atlas-in connection wih an ETICS

Vidéos d'application

Remarque: Si vous ne voyez pas cette vidéo, nous vous demandons d'accepter les cookies marketing dans vos paramètres de cookies. Avec le consentement, vous acceptez les conditions d'utilisation de YouTube.

JACKODUR Atlas - Thermal insulation and formwork system for floor plates.

Téléchargements pour l'application

Homologations & Certificats de contrôle

JACKODUR Atlas Passivhouse (pdf; 238 KB)

Conseils de mise en œuvre

JACKODUR Atlas Système avec coffrage sur mesure (pdf; 3 MB)

JACKODUR Atlas Système sur-mesure (pdf; 4 MB)

JACKODUR Atlas Système à recouper (pdf; 3 MB)

Fiche Technique

JACKODUR Caractéristiques techniques et recommandations d’emploi (pdf; 2 MB)

Brochures

JACKODUR Catalogue (pdf; 5 MB)

Caractéristiques techniques

JACKODUR Caractéristiques technique (pdf; 184 KB)

Dessins

01-011-1-JACKODUR-Atlas-Radier thermique (pdf; 60 KB)

01-011-2-JACKODUR-Atlas-Radier thermique (dwg; 197 KB)

01-012-1-JACKODUR-Atlas avec maçonnerie isolante (pdf; 58 KB)

01-012-2-JACKODUR-Atlas avec maçonnerie isolante (dwg; 197 KB)

01-015-1-JACKODUR-Atlas avec ossature bois (pdf; 60 KB)

01-015-2-JACKODUR-Atlas avec ossature bois (dwg; 199 KB)

01-016-1-JACKODUR-Atlas-avec double mur (pdf; 59 KB)

01-016-2-JACKODUR-Atlas-avec double mur (dwg; 197 KB)

01-017-1-JACKODUR-Atlas-avec ossature bois sur ressaut (pdf; 61 KB)

01-017-2-JACKODUR-Atlas-avec ossature bois sur ressaut (dwg; 209 KB)

01-018-1-JACKODUR-Atlas avec blocs de coffrage isolants (pdf; 171 KB)

01-018-2-JACKODUR-Atlas avec blocs de coffrage isolants (dwg; 155 KB)

01-019-1-JACKODUR-Atlas avec drainage (pdf; 60 KB)

01-019-2-JACKODUR-Atlas avec drainage (dwg; 194 KB)

01-020-1-JACKODUR-Atlas avec écran anti-gel (pdf; 54 KB)

01-020-2-JACKODUR-Atlas avec écran anti-gel (dwg; 178 KB)

01-021-1-JACKODUR-Atlas avec éléments de coffrage spécifique pour l'étanchéité (pdf; 50 KB)

01-021-2-JACKODUR-Atlas avec éléments de coffrage spécifique pour l'étanchéité (dwg; 164 KB)

01-022-1-JACKODUR-Atlas-avec une isolation thermique par l'extérieur sous enduit (pdf; 59 KB)

01-022-2-JACKODUR-Atlas-avec une isolation thermique par l'extérieur sous enduit (dwg; 193 KB)

01-023-1-JACKODUR-Atlas-avec écran anti-gel vertical (pdf; 52 KB)

01-023-2-JACKODUR-Atlas-avec écran anti-gel vertical (dwg; 179 KB)

01-024-1-JACKODUR Atlas avec écran anti-gel horizontal (pdf; 52 KB)

01-024-2-JACKODUR Atlas avec écran anti-gel horizontal (dwg; 185 KB)

02-010-1-JACKODUR-Atlas avec élement de base pour murs creux (pdf; 53 KB)

02-010-2-JACKODUR-Atlas avec élement de base pour murs creux (dwg; 169 KB)
